工业控制系统安全形势分析

一、 工业控制系统安全分析

  工业控制系统(Industrial Control Systems, ICS),是由各种自动化控制组件和实时数据采集、监测的过程控制组件共同构成。其组件包括数据采集与监控系统(SCADA)、分布式控制系统(DCS)、可编程逻辑控制器(PLC)、远程终端(RTU)、智能电子设备(IED),以及确保各组件通信的接口技术。

  典型的ICS 控制过程通常由控制回路、HMI、远程诊断与维护工具三部分组件共同完成,控制回路用以控制逻辑运算,HMI 执行信息交互,远程诊断与维护工具确保ICS能够稳定持续运行。

  1.1 工业控制系统潜在的风险

  1. 操作系统的安全漏洞问题

  由于考虑到工控软件与操作系统补丁兼容性的问题,系统开车后一般不会对Windows平台打补丁,导致系统带着风险运行。

  2. 杀毒软件安装及升级更新问题

  用于生产控制系统的Windows操作系统基于工控软件与杀毒软件的兼容性的考虑,通常不安装杀毒软件,给病毒与恶意代码传染与扩散留下了空间。

  3. 使用U盘、光盘导致的病毒传播问题。

  由于在工控系统中的管理终端一般没有技术措施对U盘和光盘使用进行有效的管理,导致外设的无序使用而引发的安全事件时有发生。

  4. 设备维修时笔记本电脑的随便接入问题

  工业控制系统的管理维护,没有到达一定安全基线的笔记本电脑接入工业控制系统,会对工业控制系统的安全造成很大的威胁。

  5. 存在工业控制系统被有意或无意控制的风险问题

  如果对工业控制系统的操作行为没有监控和响应措施,工业控制系统中的异常行为或人为行为会给工业控制系统带来很大的风险。

  6. 工业控制系统控制终端、服务器、网络设备故障没有及时发现而响应延迟的问题

  对工业控制系统中IT基础设施的运行状态进行监控,是工业工控系统稳定运行的基础。

  1.2 “两化融合”给工控系统带来的风险

  工业控制系统最早和企业管理系统是隔离的,但近年来为了实现实时的数据采集与生产控制,满足“两化融合”的需求和管理的方便,通过逻辑隔离的方式,使工业控制系统和企业管理系统可以直接进行通信,而企业管理系统一般直接连接Internet,在这种情况下,工业控制系统接入的范围不仅扩展到了企业网,而且面临着来自Internet的威胁。

  同时,企业为了实现管理与控制的一体化,提高企业信息化合综合自动化水平,实现生产和管理的高效率、高效益,引入了生产执行系统MES ,对工业控制系统和管理信息系统进行了集成,管理信息网络与生产控制网络之间实现了数据交换。导致生产控制系统不再是一个独立运行的系统,而要与管理系统甚至互联网进行互通、互联。

  1.3 工控系统采用通用软硬件带来的风险

  工业控制系统向工业以太网结构发展,开放性越来越强。基于TCP/IP以太网通讯的OPC技术在该领域得到广泛应用。在工业控制系统中,由于工业系统集成和使用的便利性,大量使用了工业以太环网和OPC通信协议进行了工业控制系统的集成;同时,也大量的使用了PC服务器和终端产品,操作系统和数据库也大量的使用了通用的系统,很容易遭到来自企业管理网或互联网的病毒、木马、黑客的攻击。

  二、工业控制系统安全防护设计

  通过以上对工业控制系统安全状况分析,我们可以看到,工控系统采用通用平台,加大了工控系统面临的安全风险,而“两化融合”和工控系统自身的缺陷造成的安全风险,主要从两个方面进行安全防护。

  通过“三层架构,二层防护”的体系架构,对工业企业信息系统进行分层、分域、分等级,从而对工控系统的操作行为进行严格的、排他性控制,确保对工控系统操作的唯一性。

  通过工控系统安全管理平台,确保HMI、管理机、控制服务工控通信设施安全可信。

  2.1 构建“三层架构,二层防护”的安全体系

  工业控制系统需要进行横向分层、纵向分域、区域分等级进行安全防护,否则管理信息系统、生产执行系统、工业控制系统处于同一网络平面,层次不清,你中有我、我中有你。来自于管理信息系统的入侵或病毒行为很容易对工控系统造成损害,网络风暴和拒绝式服务攻击很容易消耗系统的资源,使得正常的服务功能无法进行。

  2.1.1 工控系统的三层架构

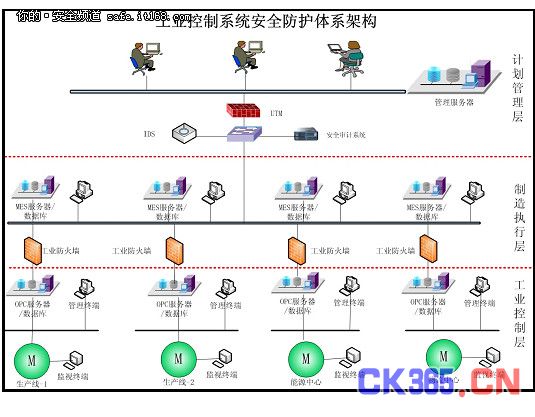

  一般工业企业的信息系统,可以划分为管理层、制造执行层、工业控制层。在管理信层与制造执行系统层之间,主要进行身份鉴别、访问控制、检测审计、链路冗余、内容检测等安全防护;在制造执行系统层和工业控制系统层之间,主要避免管理层直接对工业控制层的访问,保证制造执行层对工业控制层的操作唯一性。工控系统三层架构如下图所示:

信息安全新焦点??工业控制系统安全

  通过上图可以看到,我们把工业企业信息系统划分为三个层次,分别是计划管理层、制造执行层、工业控制层。

  管理系统是指以ERP为代表的管理信息系统(MIS),其中包含了许多子系统,如:生产管理、物质管理、财务管理、质量管理、车间管理、能源管理、销售管理、人事管理、设备管理、技术管理、综合管理等等,管理信息系统融信息服务、决策支持于一体。

  制造执行系统(MES)处于工业控制系统与管理系统之间,主要负责生产管理和调度执行。通过MES,管理者可以及时掌握和了解生产工艺各流程的运行状况和工艺参数的变化,实现对工艺的过程监视与控制。

  工业控制系统是由各种自动化控制组件和实时数据采集、监测的过程控制组件共同构成。主要完成加工作业、检测和操控作业、作业管理等功能。

  2.1.2 工控系统的二层防护

  1、管理层与MES层之间的安全防护

  管理层与MES层之间的安全防护主要是为了避免管理信息系统域和MES(制造执行)域之间数据交换面临的各种威胁,具体表现为:避免非授权访问和滥用(如业务操作人员越权操作其他业务系统);对操作失误、篡改数据,抵赖行为的可控制、可追溯;避免终端违规操作;及时发现非法入侵行为;过滤恶意代码(病毒蠕虫)。

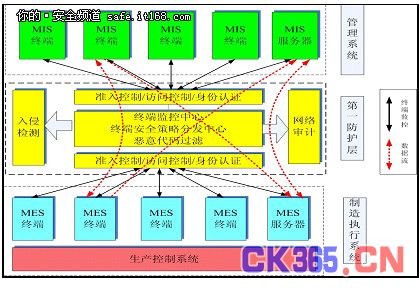

    也就是说,管理层与MES层之间的安全防护,保证只有可信、合规的终端和服务器才可以在两个区域之间进行安全的数据交换,同时,数据交换整个过程接受监控、审计。管理层与MES层之间的安全防护如下图所示:

信息安全新焦点??工业控制系统安全

  2、MES层与工业控制层之间的安全防护

  通过在MES层和生产控制层部署工业防火墙,可以阻止来自企业信息层的病毒传播; 阻挡来自企业信息层的非法入侵;管控OPC客户端与服务器的通讯,实现以下目标:

  —-区域隔离及通信管控:通过工业防火墙过滤MES层与生产控制层两个区域网络间的通信,那么网络故障会被控制在最初发生的区域内,而不会影响到其它部分。

  —-实时报警:任何非法的访问,通过管理平台产生实时报警信息,从而使故障问题会在原始发生区域被迅速的发现和解决。

  MES层与工业控制层之间的安全防护如下图所示:

信息安全新焦点??工业控制系统安全

  2.1.3 工控系统安全防护分域

  安全域是指同一系统内有相同的安全保护需求,相互信任,并具有相同的安全访问控制和边界控制策略的子网或网络,且相同的网络安全域共享一样的安全策略。

  在管理层、制造执行层、工业控制层中,进行管理系统安全子域的划分,

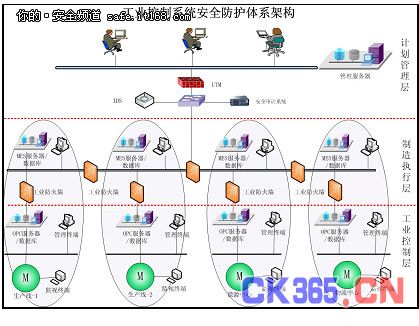

    制造执行安全子域的划分、工业控制安全子域的划分。 安全域的合理划分,使用每一个安全域都要明确的边界,便于对安全域进行安全防护。对MES、ICS的安全域划分如下图所示:

信息安全新焦点??工业控制系统安全

  如上图所示,为了保证各个生产线的安全,对各个生产线进行了安全域划分,同时在安全域之间进行了安全隔离防护。

  2.1.4 工控系统安全防护分等级

  根据安全域在信息系统中的重要程度以及考虑风险威胁、安全需求、安全成本等因素,将其划为不同的安全保护等级并采取相应的安全保护技术、管理措施,以保障信息的安全。

  安全域的等级划分要做到每个安全域的信息资产价值相近,具有相同或相近的安全等级、安全环境、安全策略等。安全域所涉及应用和资产的价值越高,面临的威胁越大,那么它的安全保护等级也就越高。

  2.2 构建工业控制系统安全管理平台

  工业控制系统和传统信息系统具有大多数相同的安全问题,但同时也存在独特的安全需求。工业控制系统最大的安全需求是唯一性和排它性,在某一特定的工业控制系统中,工业控制系统只需用唯一的工业应用程序和工业通信协议运行,其他一概不需要。

  启明星辰工业系统安全管理平台为工业控制系统建立了一个相对可信的计算环境,对工控系统管理终端和网络通信具有非常强的安全控制功能。工业控制系统安全管理平台有两部分组成,一部分是工业控制系统安全管理平台,具有终端管理、网络管理、行为监控功能,另一部分是终端安全管理客户端。

  2.2.1 管理平台部分

  工业控制系统的安全运行,主要需要保障工业控制系统相关信息系统基础设施的安全,包括工业以太网网络、操作终端、关系数据库服务器、实时数据库服务器、操作和应用系统等各类IT资源的安全,从工业控制系统安全的角度对工控系统的各类IT资源进行监控(包括设备监控、运行监控与安全监控),实现对安全事件的预警与响应,保障工业控制系统的安全稳定运行。

  具体而言,工业控制系统安全管理平台功能如下:

  1. 能够对应用服务器、关系数据库服务器、实时数据库服务器、工业以太网设备运行状态进行监控,例如CPU、内存、端口流量等等。

  2. 能够对操作终端外设、进程、桌面进行合规性在线和离线管理。

  3. 能够对各层边界数据交换情况进行监控。

  4. 能够对工业控制系统中的网络操作行为进行审计。

  5. 能够对工业控制系统日志进行关联分析和审计。

  6. 能够对工业控制系统中的异常事件进行预警响应。

  7. 能够对工业企业信息系统进行虚拟安全域的划分。

  2.2.2 工业控制系统终端安全管理部分

  由于工业控制系统管理终端的安全防护技术措施十分薄弱,所以病毒、木马、黑客等攻击行为都利用这些安全弱点,在终端上发生、发起,并通过网络感染或破坏其他系统。

  工业控制系统终端最大特点是应用相对固定,终端主要安装工业控制系统程序,所以,要防范传统方式的病毒或木马等恶意软件,最直接的方式就是利用工业控制系统对终端应用程序的进程进行管理。

  具体而言,工业控制系统安全管理平台终端安全管理部分功能如下:

  1. 工业控制系统安全管理平台客户端软件轻巧精炼,占用资源极少,能够最大程度保证工业控制系统管理终端的稳定性。

  2. 工业控制系统安全管理平台客户端具有终端准入控制功能,可以防止没有达到安全基线的笔记本对终端进行管理。

  3. 工业控制系统安全管理平台客户端具有终端安全优化与加固功能,能够对工业控制系统终端进行安全优化和加固,使终端安全水平达到一定的安全基线。

  4. 工业控制系统安全管理平台客户端具有外设管理功能,对工业控制系统的外设进行管理,比如USB接口、光驱、网卡、串口等。

  5. 工业控制系统安全管理平台客户端具有工业控制系统应用程序监控功能,对终端中的工业控制系统软件进行监控和管理。

  6. 工业控制系统安全管理平台客户端具有工业通信协议监控功能。工业控制系统终端通信协议相对固定,客户端能够对终端通信协议具有唯一性管理功能。

  7. 工业控制系统安全管理平台客户端具有离线管理功能,工业控制系统终端有一部分无法进行在线管理,客户端具有比较强大的离线自管理功能,可以完成对离线终端的管理。

  8. 工业控制系统安全管理平台客户端具有强身份认证功能,客户端具有使用工业控制系统在线终端和离线终端都具有强身份认证功能,从而防止工业控制系统被有意或无意被控制的风险。

  三、总结

  国内外发生了多起由于工控系统安全问题而造成的生产安全事故。最鲜活的例子就是2010年10月发生在伊朗布什尔核电站的“震网”(Stuxnet)病毒,为整改工业生产控制系统安全敲响了警钟。

  为此,工信部在2011年10月下发了“关于加强工业控制系统信息安全管理的通知”,要求各级政府和国有大型企业切实加强工业控制系统安全管理。工信部赵泽良司长也强调,工业控制系统安全工作也到了非加强不可的时候,否则将影响到我国重要的生产设施的安全。

  本文根据工业控制系统安全防护的特点,提出了对工业控制系统进行分层、分域、分等级,构建“三层架构,二层防护”的工业控制系统安全体系架构思想;通过分析工业控制系统面临的风险,对作为工业控制系统安全防护的核心产品??工业控制系统安全管理平台功能进行了说明。工控系统安全管理平台,不仅是实现工业控制系统终端安全的产品,也是监控工业控制系统IT基础实施和操作行为的平台。
